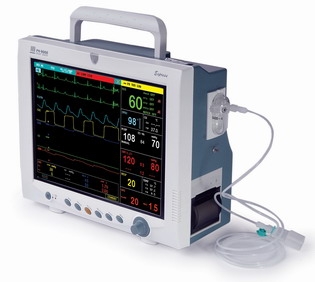

Mindray PM-9000 Express

Монитор прикроватный (12.1"" TFT экран, модули: ЭКГ, дыхание, НИАД, Mindray SpO2, темп-2 кан, анализ аритмии, анализ сегментов ST, сетевая карта)

Производитель:Mindray

Доставка по всей РоссииСроки уточняйте у менеджера

Многофункциональный прикроватный монитор пациента PM-9000Express, Mindray представляет собой портативный медицинский монитор с многочисленными функциями и используется для мониторного наблюдения за взрослыми, детьми и новорожденными. Кроме этого, в зависимости от различных требований пользователь может выбрать соответствующую конфигурацию параметров. Можно подключить к центральной системе наблюдения Hypervisor через сеть Mindray и таким образом создать сетевую систему наблюдения.

Может осуществлять контроль за сигналами ЭКГ, частотой дыхания, насыщением артериальной крови кислородом - SpO2, неинвазивным артериальным давлением НИАД, центральной и периферической температурой - TEMP, инвазивным давлением - ИАД, концентрацией газов О2, CO2, N2O и ингаляционных анестетиков во вдыхаемой и выдыхаемой газовой смеси, сердечным выбросом - СО.

Прикроватный монитор пациента РМ-9000 Express объединяет в себе модули измерения параметров, экран и принтер в одном приборе, он компактный, легкий и мобильный. Заменяемая встроенная батарея делает удобной транспортировку пациента. Большой экран высокого разрешения обеспечивает четкое отображение до 8 волновых форм и всех основных параметров.

Особенности:

цветной TFT дисплей 12,1", разрешение 800х600,отображение до 8 волновых форм;
до 96 часов графических и цифровых трендов всех параметров;
крупномасштабное изображение на дисплее;
тоновая модуляция импульсов SpO2 (основной тон);
12-канальный анализ ЭКГ;
анализ аритмии и ST-сегмента;
модуль мультигаз/О2;
модули капнометрии Microstream EtCO2/ Sidestream EtCO2/ модуль Mainstream EtCO2;
клинически испытанная технлогия SpO2;
установленная карта памяти Compact Flash, карта беспроводной сети;
акумуляторная батарея Li-ion/ Lead-acid.

Стандартная комплектация:

модули: ЭКГ, НИАД, дыхание, SpO2 (Mindray), температура (2 канала), анализ аритмий, анализ ST-сегмента, сетевой интерфейс;
принадлежности: датчик SPO2 многократного использования для взрослых с кабелем, кабель ЭКГ с защитой от дефибрилляции на 5 отведений, манжетка НИАД с трубкой для взрослых (25-35см), встроенная аккумуляторная батарея (Lead-Acid 12V).

Дополнительные принадлежности:

модули: 12-канальный ЭКГ, SpO2 (Masimo/ Nellcor), ИАД (2 канала), сердечный выброс СO, капнография EtCO2, мультигаз/O2, термопринтер, Li-ion аккумуляторная батарея, карта памяти Сompact Flash, карта беспроводной сети;
принадлежности: манжеты НИАД различных размеров, температурные датчики, датчик SpO2, кабель ЭКГ.

Технические характеристики:

Безопасность	cоответствует требованиям серий IEC60601-1, имеет СЕ маркировку согласно MDD93/42/EEC
Габариты и вес
Габариты, мм	318х270x137
Вес, кг	< 7,5
Условия эксплуатации
Питающая сеть	АС 100-240 В (10%), 50/60 Гц (3Гц), 140 ВА
Температура	0-40 °С
Влажность	15-95 %.
Возрастные группы пациентов	взрослые, дети, новорожденные
Дисплей
Тип	цветной TFT, 12,1 дюймов (диагональ)
Отображение волновых форм	прокруткой и обновлением
Разрешение	800х600
Многофункциональное отображение по выбору	стандартное отображение, крупномасштабное изображение, одновременное отображение трендов, режим заморозки, отображение пределов тревог, отображение всех отведений ЭКГ, режим Bed-to-bed, отображение оксикардиореспирограммы
Тренды
Отображение трендов	8 волновых форм
Скорость прокрутки	6,25 мм/с, 12,5 мм/с, 25 мм/с, 50 мм/с
Индикация	световая индикация тревоги, световая индикация питания, световая индикация аккумулятора, световая индикация работы прибора, прерывистый звуковой сигнал QRS и сигнализация тревоги
Интерфейс	разъемы для подключения параметрических кабелей, разъем для кабеля питания, разъем для подключения к сети, разъем VGA для подключения внешнего дисплея, вспомогательные разъемы (аналоговый/синхронизация с дефибриллятором/вызов медсестры)
Аккумуляторная батарея
Li-ion	перезаряжаемый
Время работы	при максимальной 6,5 часовой зарядке работа в штатном режиме 5 часов
Lead-Acid	перезаряжаемый
Время работы	при максимальной 12 часовой зарядке работа в штатном режиме 2 часа
Отображение трендов	1-96 часов
Сигнализация	3 уровня звуковой и визуальной сигнализации высоких и низких уровней параметров, заданных пользователем
Подключение к сети	подключение к центральной станции мониторирования
Принтер	встроенный термопринтер (опция)
Распечатка	2 каналов
Печать	по необходимости, по тревоге, в установленное время и др.
Ширина бумаги	50мм
Скорость печати	25мм/с, 50мм/с
ЭКГ
Количество каналов	по выбору 3 канальный и 5 канальный, опция 12 канальный (включая 3/5 канальный)
Кабель кабель на 10 отведений	RA, LA, RL, V1-V6 или R, L, N, F, C1-C6
Кабель на 5 отведений	RA, LA, RL, LL, V или R, L, N, F, C
Кабель на 3 отведения	RA, LA, LL, или R, L, F
Регистрируемые отведения
12-канальный	I; II; III, aVR, aVL, aVF, V1-V6
5-канальный	I, II, III, aVR, aVL, aVF, V
3-канальный	I, II, III
Кривая ЭКГ	2 канала
Выбор усиления	х0,125; х0,25; х0,5; х1; х2; авто
Скорость развертки	12,5 мм/с, 25 мм/с, 50 мм/с
Диапазон ЧСС
Взрослые	15-300 уд/мин
Дети/новорожденные	15-350 уд/мин
Точность	+/- 1 уд/мин или +/-1 %
Разрешение	1уд/мин
Фильтрация
Режим диагностики	0,05-100 Гц или 0,05-150 Гц (при 12-канальном ЭКГ)
Режим наблюдения	0,5-40 Гц
Хирургический режим	1-20 Гц
Защита	выдерживает 4000 В переменного напряжения при частоте 50 Гц, защита от дефибрилляции и электрохирургического инструмента
Снимаемый сигнал	1 мВ ± 5 %
Диапазон сигнализации	15-300 уд/мин
Анализ S-Т сегмента
Диапазон измерений	–2 мВ +/- 2 мВ
Порог срабатывания сигнализации	–2 мВ +/- 2 мВ
Анализ аритмии	наличие
Сигнализация	наличие, звуковая или визуальная, сигнализация обратных изменений
Анализ 12-канальной ЭКГ	наличие
Определение пульса	наличие
Дыхание
Метод измерения	торакальный импеданс
Режимы работы	автоматический/ручной
Диапазон измерений
Взрослые	0-120 раз/мин
Дети/новорожденные	0-150 раз/мин
Сигнализация остановки дыхания (апное)	наличие
Сигнализация	наличие, звуковая или визуальная, сигнализация обратных изменений
НИАД
Метод измерения	автоматический осциллометрический
Режим измерения	автоматический/ручной/постоянный
Время автоматического измерения	настраиваемое
Единица измерения	выбираемая: мм. рт. ст. или кПа
Типы измерений	систолическое, диастолическое и среднее давление
Диапазон измерения систолического давления
Взрослые	40 – 270 мм рт. ст.
Дети	40 – 200 мм рт. ст.
Новорожденные	40 – 135 мм рт. ст.
Диапазон измерения диастолического давления
Взрослые	10 – 210 мм рт. ст.
Дети	10 – 150 мм рт. ст.
Новорожденные	10 – 100 мм рт. ст.
Диапазон измерения среднего давления
Взрослые	20 – 230 мм рт. ст.
Дети	20 – 165 мм рт. ст.
Новорожденные	20 – 110 мм рт. ст.
Точность измерений давления крови
Средняя ошибка	должна быть меньше чем 5 мм рт. ст.
Стандартное отклонение	должно быть меньше 8 мм рт. ст.
Защита от повышенного давления	двойная
Разрешение	1 мм. рт. ст.
Сигнализация	систолическое, диастолическое и среднее давление
SpO2
SpO2 MINDRAY
Диапазон измерений	0-100 %
Разрешение	1 %
Точность
+/- 2 %	70 – 100 %, взрослые/дети, без движения
+/- 3 %	70 – 100 %, новорожденные, без движения
+/- 3 %	70 – 100 %, взрослые/дети/новорожденные, в движении
Неопределенна	при 0-69 %
Диапазон сигнализации	1-100 %
Частота пульса
Диапазон	20-254 уд/мин
Разрешение	1 уд/мин
Точность	+/- 3 уд/мин (неподвижный), +/- 5 уд/мин (в движении)
Диапазон сигнализации	20-254 уд/мин
MASIMO SpO2
Диапазон измерений	0-100 %
Разрешение	1 %
Точность
+/- 2 %	70 – 100 %, взрослые/дети, без движения
+/- 3 %	70 – 100 %, новорожденные, без движения
+/- 3 %	70 – 100 %, взрослые/дети/новорожденные, в движении
Неопределенна	при 0-69 %
Диапазон сигнализации	1-100 %
Частота пульса
Диапазон	25-240уд/мин
Разрешение	1 уд/мин
Точность	+/- 3 уд/мин (неподвижный), +/- 5 уд/мин (в движении)
Диапазон сигнализации	25-240 уд/мин
NELLCOR SpO2
Диапазон измерений	0-100 %
Разрешение	1 %
Точность
+/- 2 %	70 – 100 %, c сенсорами МАХ-А, МАХ-АL, MAX-N, MAX-P, MAX-I и MAX_FAST
+/- 2,5 %	70 – 100 %, c сенсорами OxiCliq A, OxiCliq N, OxiCliq P, и OxiCliq I
+/- 3 %	70 – 100 %, с сенсорами D-YN, DS-100A, OXI-A/N и OXI-P/I
+/- 3,5 %	70 – 100 %, с сенсорами МАХ-R, D-YSE и D-YSPD
Неопределенна	при 0-69 %
Диапазон сигнализации	0-100 %
Частота пульса
Диапазон	20-300 уд/мин
Разрешение	1 уд/мин
Точность	+/- 3 уд/мин (20-250 уд/мин)
Диапазон сигнализации	20-300 уд/мин
Температура (центральная и поверхностная)
Диапазон измерений	0-50 °С
Разрешение	0,1 °С
Точность	±0,1 °С (без погрешности датчика)
Количество каналов	два канала, отображает Т1, Т2 и ?Т
ИАД
Диапазон измерений	-50-300 мм рт. ст.
Каналы	2 канала
Датчик давления
Чувствительность	5 мкВ/В/мм рт. ст.
Диапазон сопротивлений	300-3000 Ом
Наименования давления	ART, PA, CVP, RAP, LAP, ICP, P1, P2
Разрешение	1 мм рт. ст.
Точность	+/- 2 % или +/- 1 мм рт. ст., в зависимости от того, что больше
Диапазон сигнализаций	-10-300 мм рт. ст.
Сердечный выброс
Метод	термодилюция
Диапазоны измерений
CO	0,1-20 л/мин
Температура крови	23-43 °С
Температура раствора	0-27 °С
Разрешение
СО	0,1 л/мин
Температура крови	0,1 °С
Температура раствора	0,1 °С
Точность
СО	+/- 5% или 0,1л/мин
Температура крови	0,1 °С
Температура раствора	+/- 0,1 °С
Выводимые параметры:	сердечный выброс, гемодинамические показатели
ЕtCO2
Microstream EtCO2
Диапазон СО2	0-99 мм рт. ст.
Точность
0-38 мм рт. ст.	+/- 2 мм рт. ст.
39-99 мм рт. ст.	+/- 5% от значения+0,08% для каждого 1 мм рт. ст. (до 38 мм.рт.ст.)
Разрешение
Волновая форма	0,1 мм. рт. ст.
Значение	1 мм рт. ст.
Частота регистрации	50 мл/мин – 7,5 + 15 мл/мин
Время активации	30 секунд (обычно), достигает 5% точность от установившегося значения в течение 3 минут
Время реакции	обычное значение 2,9 с, включая время нарастания и время задержки (встроенный линейный фильтр стандартного времени задержки)
Время нарастания	< 190 мс (нарастание от 10 % до 90 %)
Время задержки	2,7 с (обычное значение)
Частота дыхания	0-150 вдох/мин
Точность частоты дыхания
0-70 вдох/мин	+/- 1 вдох/мин
71-120 вдох/мин	+/- 2 вдох/мин
121-150 вдох/мин	+/- 3 вдох/мин
Режимы	взрослые, новорожденные
Sidestream CO2
Диапазон измерений CO2	0-99 мм рт. ст.
Точность
+/- 2 мм рт. ст.	0-40 мм рт. ст.
+/- 5 % от считанного значения	41-76 мм рт. ст.
+/- 10 % от считанного значения	77-99 мм рт. ст.
Частота регистрации	100 мл/мин, 150 мл/мин
Точность частоты регистрации	15 %
Время запуска	< 1 мин, только запуск модуля, соответствует ISO точности
Режим	в течение 10 минут после запуска модуль работает в режиме полной точности
Частота дыхания	0-120 вдох/мин
Точность частоты дыхания
+/- 2 вдох/мин	0-70 вдох/мин
+/- 5 вдох/мин	> 70 вдох/мин)
Время отклика	< 240 мс (от 10% до 90%)
Время задержки	< 2 с
Длина линии забора пробы	7 дюймов, внутренний диаметр 0,055 дюймов, расход исследуемого газа 150 мл/мин)
Mainstream CO2
Метод	инфракрасная абсорбция
Режим измерения	основной поток
Диапазон измерений
EtCO2	0-99 мм рт. ст.
InsCO2	0-99 мм рт. ст.
АwRR	0-150 вдох/мин
Точность
Концентрация CO2
+/- 2 мм рт. ст.	0-40 мм рт. ст.
+/- 5 % от полученного значения	41-76 мм. рт. ст.
+/- 10 % от полученного значения	77-99 мм. рт. ст.
AwRR	± 2 вдох/мин
Диапазон сигнализации	аналогичен диапазону измерений
Multi-Gas/O2
Метод	инфракрасная абсорбция
Определяемые газы	CO2, N2O, Des, Iso, Enf, Sev, Hal, O2 (опция: параметрические сенсоры)
Диапазон измерений
CO2	0-30 %
N2O	0-105 %
O2	0-105 %
Enf, Iso, Hal	0-30 %
Sev	0-30 %
Des	0-30 %
Вывод данных	значение Fi и ET
Точность дыхания
+/- 1 вдох/мин	2-60 вдох/мин
Неопределенная	61-100 вдох/мин
Другое	отображение до 4 волновых форм, определение смеси веществ, отображение значения максимальной допустимой концентрации
